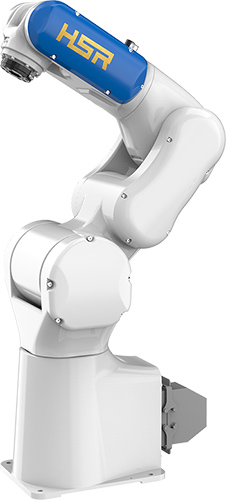

HSR-JR603工业机器人

3C市场的持续增长是各大机器人企业看中3C产业机器人应用的关键。据了解,未来三年,全球3C市场将保持15%左右增速,到2017年3C市场机器人将达到上万亿级别市场规模。全国各地的3C相关制造业数量众多,市场容量极大。本款机器人针对3C市场开发。
特点:
1:HSR-JR603采用高性能控制系统和伺服驱动系统,具有运动速度快,高重复定位精度以及高轨迹跟踪精度。
2:该款产品性能达到国内外同级别中上水平,重复定位精度达到±0.02mm。并且在该性能基础上还具有较高性价比
3:该产品整机性能突出,系统拓展简便,实现附加视觉、力反馈等模块化,满足3C行业各类工况需求。
4:整机动态响应快等特点,同时兼顾体积小,质量轻,运输、安装方便等优点。
5:运行速度快,运行最大速度达到国内外同系列产品上级水平。

工业机器人解决方案

技术参数

工业机器人HSR-JR603
自由度6
额定负载3Kg
最大工作半径571.5mm
重复定位精度±0.02mm
运动范围J1±180°
J2 -155°/+5°
J3-20° /+240°
J4±180°
J5±95°
J6±360°
额定速度J1262.5°/s,4.58rad/s
J2262.5°/s,4.58rad/s
J3262.5°/s,4.58rad/s
J4262.5°/s,4.58rad/s
J5262.5°/s,4.58rad/s
J6420°/s,7.33rad/s
最高速度J1375°/s,6.54rad/s
J2375°/s,6.54rad/s
J3375°/s,6.54rad/s
J4375°/s,6.54rad/s
J5375°/s,6.54rad/s
J6600°/s,10.46rad/s
容许惯性矩J60.04kg㎡
J50.05kg㎡
J40.05kg㎡
容许负荷扭矩J66.4Nm
J56.4Nm
J412.7Nm
适用环境温度0~45°
湿度20%~80%
其他避免与易燃易爆或腐蚀性气体、液体接触,远离电子噪声源(等离子)
示教器线缆长度8米
本体-柜体连接线长度3米
I/O参数数字量:32输入,31输出(控制柜故障指示灯输出占用1)
本体预留信号线12位(航空插头连接、预制线缆长度0.55m)
预留气路1*Φ6
电源容量0.8kVA
额定功率0.6kW
额定电压单相AC220V  50HZ
额定电流3.2A
本体防护等级IP54
安装方式地面安装、倒挂安装、侧挂安装、桌面安装
本体重量27kg
控制柜防护等级IP53
控制柜重量43Kg
控制柜尺寸640mm(宽)*370mm(厚)*600mm(高)-立式、卧式

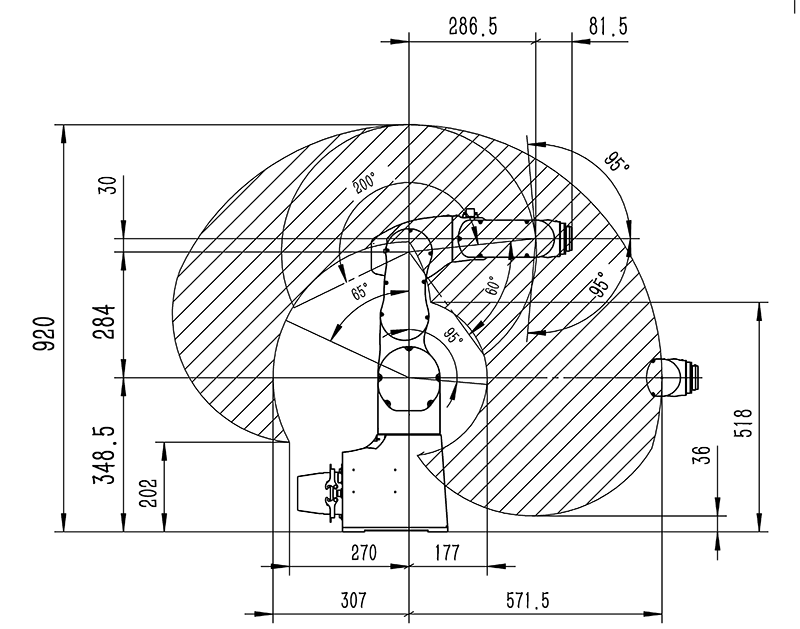

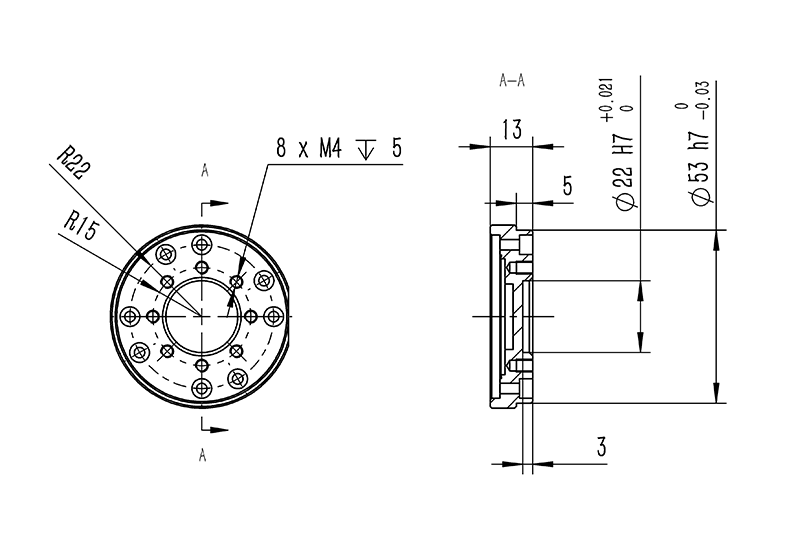

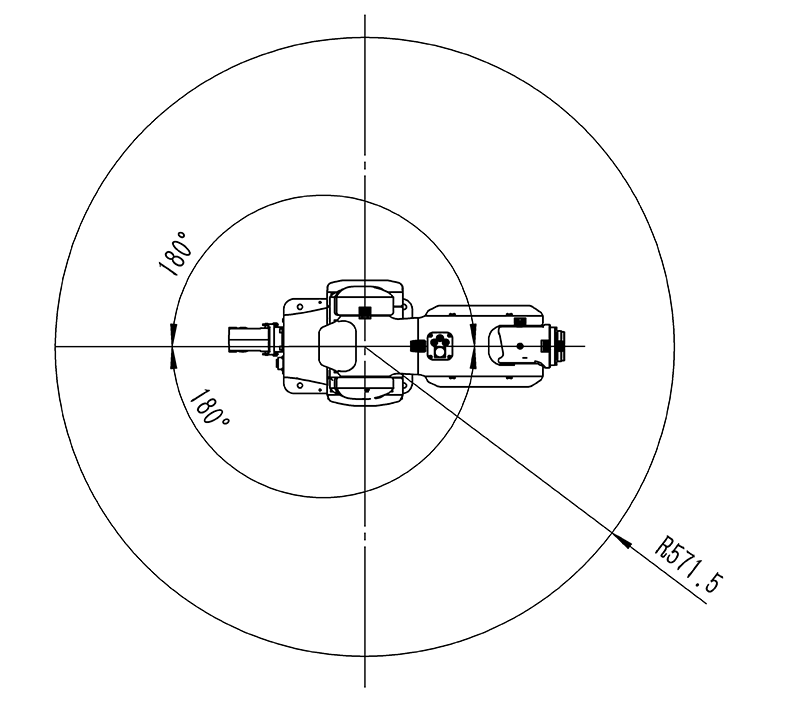

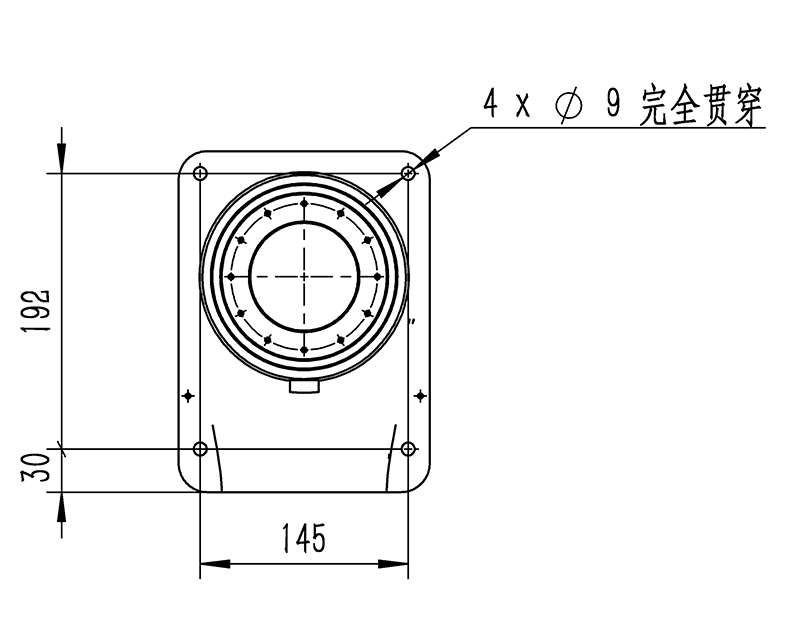

工业机器人参数图
